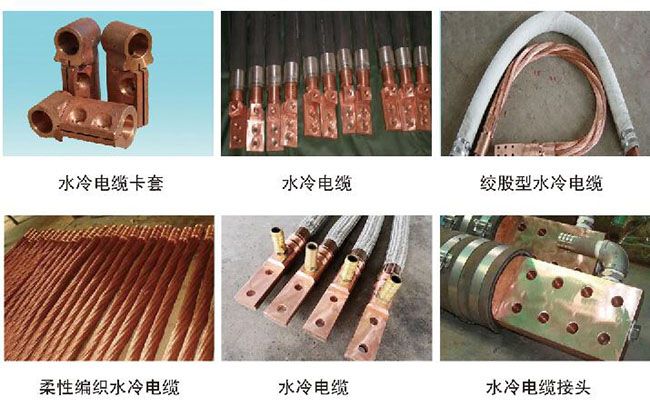

WSL系列大電流水冷電纜
- 發布日期：2011-07-27
- 查看次數：1978 次
| 主要技術參數 |
型号 | 公稱
導電
面積
（mm2） | 額定
載流
能力
（A） | 電阻值
30℃
（μΩ/m) | 冷卻
水消
耗
（m3/h) | 幾何
半徑
（mm） | 最小
彎曲
半徑
（mm) | 相關尺寸（建圖）
（mm） | DC | AC50HZ | a | b | c | d | e | f | g | h | i | **1 | k | φM×φW | WSL-6000 | 6000 | 30000 | 3.0 | 4.6 | 2.6 | 62.6 | | 318 | 146 | 50 | 20 | 3 | 65 | 60 | 75 | 63 | 483 | 1□ | 152×186 | WSL-5500 | 5500 | 27500 | 3.3 | 5.0 | 2.5 | 58.1 | ~950 | WSL-5000 | 5000 | 25000 | 3.6 | 5.3 | 1.7 | 63.7 | 305 | 146 | 50 | 20 | 3 | 65 | 60 | 75 | 50 | 435 | 1□ | WSL-4800 | 4800 | 24000 | 3.8 | 5.6 | 1.7 | 65.0 | | WSL-4500 | 4500 | 22500 | 4.0 | 5.3 | 1.7 | 58.2 | ~850 | 305 | 134 | 50 | 20 | 3 | 65 | 60 | 75 | 50 | 435 | 1□ | 140×172 | WSL-4000 | 4000 | 20000 | 4.5 | 5.5 | 1.6 | 58.1 | WSL-3700 | 3700 | 18500 | 4.8 | 5.9 | 1.4 | 52.7 | | 265 | 120 | 50 | 18 | 3 | 50 | 60 | 65 | 55 | 395 | 1□ | 127×157 | WSL-3600 | 3600 | 18000 | 5.0 | 6.1 | 1.4 | 50.0 | | WSL-3500 | 3500 | 17500 | 5.1 | 6.2 | 1.3 | 51.4 | ~800 | WSL-3200 | 3200 | 16000 | 5.6 | 6.8 | 1.2 | 44.0 | | WSL-3000 | 3000 | 15000 | 5.9 | 6.5 | 1.1 | 51.3 | | WSL-2800 | 2800 | 14000 | 6.4 | 7.5 | 1.1 | 35.0 | ~600 | 265 | 96 | 50 | 14 | 2 | 50 | 60 | 60 | 55 | 395 | 1□ | 106×135 | WSL-2700 | 2700 | 13500 | 6.5 | 8.1 | 1.0 | 39.4 | | 200 | 100 | 30 | 14 | 2 | 50 | 50 | 55 | 50 | 330 | 1/2□ | 102×129 | WSL-2400 | 2400 | 12000 | 7.5 | 8.7 | 1.0 | 34.0 | ~600 | WSL-2000 | 2000 | 10000 | 8.9 | 9.5 | 0.65 | 39.9 | | WSL-2000 | 2000 | 10000 | 8.9 | 9.5 | 0.65 | 29.0 | ~520 | 185 | 86 | 30 | 11 | 3 | 40.5 | 28.5 | 46 | 35 | 260 | 1/2□ | 89×114 | WSL-1600 | 1600 | 8000 | 11.1 | 14.0 | 0.50 | 25.0 | WSL-1200 | 1200 | 6000 | 15.0 | 21.0 | 0.40 | 20.0 | ~450 | 145 | 73 | 30 | 11 | 2 | 41 | 28 | 40 | 35 | 225 | 1/2□ | 76× 100 |
|
| *冷卻水消耗,當電纜長度為9M，電流密度為5.0A/mm2，冷卻水溫升為12時計算的。**|是指硬部的長度。 |
| |
| 主要技術參數(用于感應爐及相似的供電線路) |
型号 | 公稱導電
面積 | 額定載流能力（A) | *熱損耗
（W） | 最小彎曲半徑
（mm） | 外套軟管直徑
（mm） | 50HZ | 150HZ | 250HZ | 500HZ | 1000HZ | WSL50 | 50 | 500 | 500 | 500 | 490 | 470 | 350 | 200 | 19×29 | WSL95 | 95 | 950 | 950 | 940 | 920 | 880 | 630 | 200 | 25×38 | WSL125 | 125 | 1250 | 1250 | 1230 | 1200 | 1140 | 875 | 200 | 25×38 | WSL250 | 250 | 2500 | 1370 | 2300 | 2200 | 2100 | 1750 | 250 | 35×48 | WSL380 | 380 | 3800 | 3100 | 2750 | | | 2660 | 280 | 40×53 | WSL500 | 500 | 5000 | 4200 | 3870 | | | 3500 | 350 | 51×67 |
|
| *熱損耗是指長度4米，額定電流下工作時。 |
